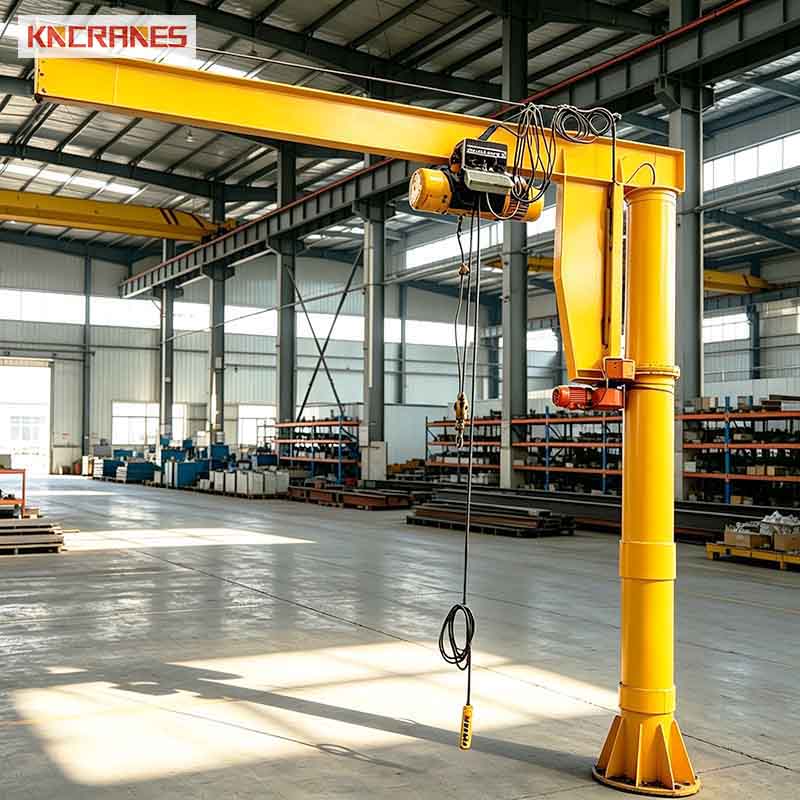

Basemontert svingkran for industrielle arbeidsstasjoner

A basemontert svingkraner et uavhengig gulv-montert løftesystem som brukes for korte-avstander og hyppig materialhåndtering. Den består av en vertikal søyle, en svingarm, en talje og et fundament eller grunnplate. Også kjent som ensøylemontert svingkran, søyle svingkranellersøylemontert svingkran, leverer den et dedikert løftepunkt uten å ta opp hele spennet til en traverskran.

KNCRANESbasemonterte svingkranerer anvendelige for maskinlasting og lossing, monteringsstasjoner, vedlikeholdsområder, produksjonslinjer, verksteder og lokalisert lagerhåndtering. Innstilling av løftepunktet nær lasten optimaliserer arbeidsstasjonsarrangementet og reduserer overflødig manuell håndtering.

Det søyle-monterte designet kan leveres som enten enstrekkkran med rett-armeller enleddet-armsvingkran. Det passende alternativet er avhengig av arbeidsradius, løftebane, omkringliggende utstyr og tilgjengelig gulvplass.

Konfigurasjoner for rett-arm og leddet-arm

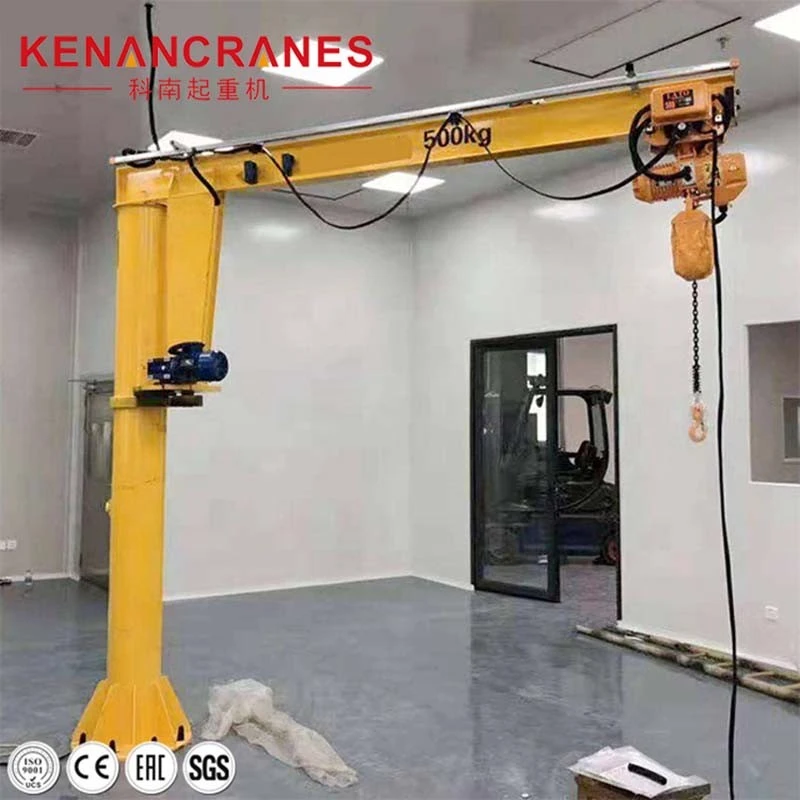

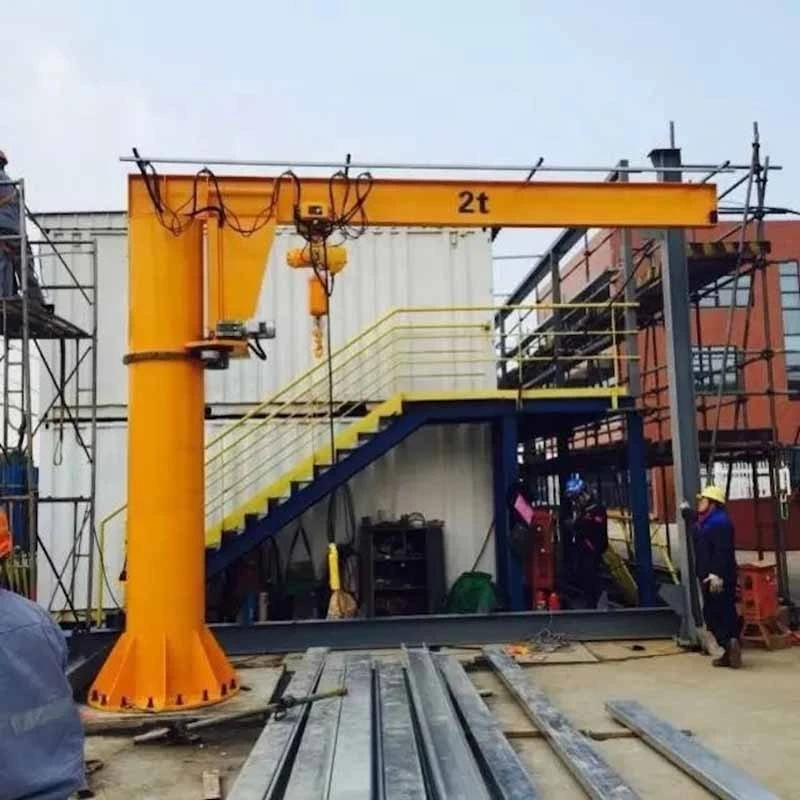

Rett-armbasemontert svingkran

En strekkkran med rett-arm kommer med en integrert horisontal bom montert på en vertikal søyle. Heiseenheten beveger seg i lengden av bommen, og den fulle jib-enheten roterer rundt støttesøylen. Denne kranen passer til åpne arbeidssoner med fastsatte løftebaner, som dekker verktøymaskiner, samlebånd, fabrikkverksteder og servicestasjoner. Dens ukompliserte konstruksjon gir jevn kjøreytelse, tilgjengelige inspeksjonspunkter og problemfri-regelmessig service. Operatører velger vanligvis et oppsett med rett-arm når alle lastløftings- og plasseringsoppgaver befinner seg innenfor en ublokkert sirkulær arbeidssone.

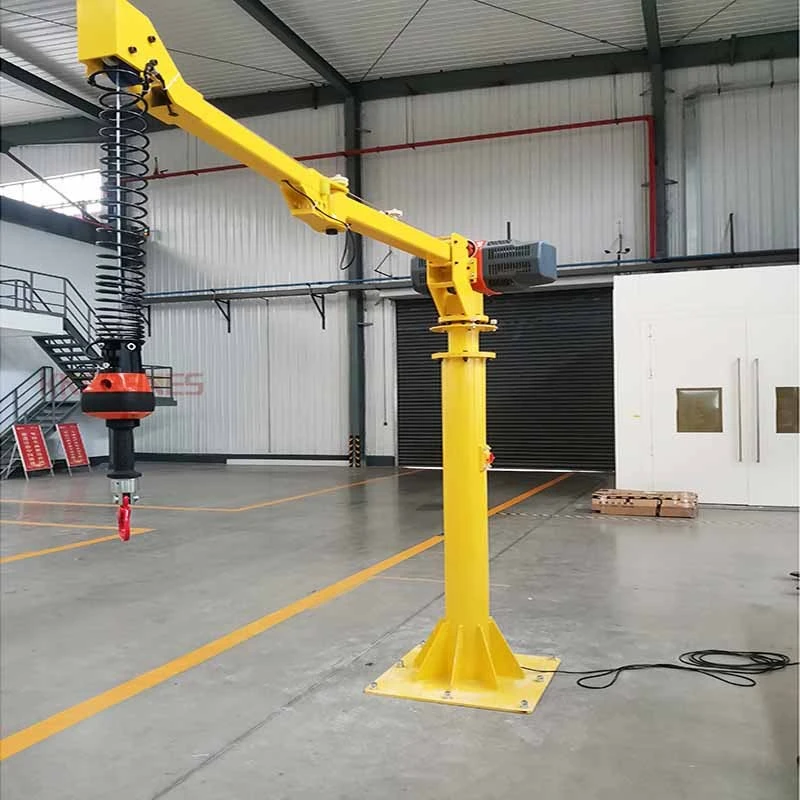

Leddet-armbasemontert svingkran

En leddet-armsvingkran bruker to sammenkoblede bomseksjoner. Den skjøtede strukturen gjør at løftepunktet kan bevege seg rundt nærliggende maskiner, søyler eller andre hindringer. Den er egnet for kompakte arbeidsstasjoner og uregelmessige oppsett der en rett bom kan skape blinde områder eller begrenset tilgang.

Artikulert-armdesign bør velges i henhold til nødvendig kapasitet, arbeidsradius, løftehøyde og last-håndteringsrute. KNCRANES kan vurdere utformingen og anbefale et passende armarrangement for applikasjonen.

Rett-armbasemontert svingkran

Leddet-armbasemontert svingkran

Hovedfunksjoner

• Uavhengig gulvinstallasjon:Kranen støttes av sin egen søyle og fundament i stedet for en eksisterende bygningsbjelke eller vegg.
• Effektiv arbeidsstasjonsdekning:Svingarmen lar ett løftepunkt betjene flere posisjoner rundt søylen.
• Plass-bevisst design:Systemet gir lokaliserte løft uten å kreve en komplett overhead kranstruktur.
• Manuell eller motordrevet svinging:Rotasjonsmetoden kan velges i henhold til belastning, arbeidsradius og driftsfrekvens.
• Fleksibel heisintegrasjon:En elektrisk kjettingtalje eller annen passende elektrisk talje kan velges i henhold til kapasitet og løftehøyde.
• Prosjektspesifikk-konfigurasjon:Kapasitet, armlengde, løftehøyde, rotasjonsvinkel, kontrollmetode og komponentmerker kan tilpasses.

Struktur og sikkerhetsdesign

Den vertikale kolonnen er det viktigste-lastbærende elementet igulvmontert svingkran. I KNCRANES søylemonterte svingkraner kan søylen produseres av Q345 varmtvalset-sømløst stålrør. Kuleblåsing, sveising, sliping og maling brukes under produksjonen for å klargjøre og beskytte stålkonstruksjonen.

Svingarmen kan bruke en varm-valset I-bjelke eller H-bjelke i henhold til designet. Et selv-smørende trykklager støtter svingmekanismen, mens en syklooidal girredusering kan brukes for motordrevet rotasjon der nøyaktig posisjonering er nødvendig.

For elektrisk drevne systemer kan strømforsyning med C-skinne og flat-kabel brukes. Avhengig av den valgte modellen og prosjektkravene, kan sikkerhetsfunksjoner inkludere løfte- og kjøregrensebrytere, nødstopp, jordingsbeskyttelse, kort-beskyttelse, overopphetingsbeskyttelse og overstrømsbeskyttelse.

Fundamentet er en vesentlig del av det komplette kransystemet. Den må være utformet for å tåle den vertikale belastningen og veltemomentet som genereres under løfting. KNCRANES kan gi informasjon om fundament og anker-bolter for teknisk gjennomgang. Den endelige fundamentdesignen bør bekreftes i henhold til den faktiske gulvstrukturen og lokale tekniske krav.

Typiske applikasjoner

En basemontert svingkran er egnet for løfteoppgaver konsentrert innenfor et definert område, inkludert:

• Lasting og lossing av verktøymaskiner
• Komponentmontering og undermonteringshåndtering
• Endringer i form, form og verktøy
• Verksted og fabrikasjonsoperasjoner
• Vedlikeholds- og reparasjonsstasjoner
• Materialoverføring mellom tilstøtende arbeidsstasjoner
• Emballasje og pallehåndtering
• Lokalisert lagerløft
• Produksjonslinjer som krever hyppige-kortløfting

Det er et praktisk alternativ når manuell løfting er ineffektiv, men en full traverskran ikke er nødvendig.

Tekniske referanseparametre

Den endelige spesifikasjonen må bekreftes gjennom prosjektspesifikk-prosjektering. Følgende verdier er referansedata fra den listede KNCRANES SJB-søylemonterte svingkranserien.

For et tilbud, vennligst oppgi nominell last, armlengde eller arbeidsradius, løftehøyde, rotasjonsvinkel, driftsfrekvens, installasjonsmiljø og strømforsyning.

Hvorfor velge KNCRANES?

Kinocranes Group integrerer forskning og utvikling, produksjon, salg, installasjon og service. Dette støtter koordinert håndtering av krandesign, produksjon, levering, igangkjøring og etter-krav.

Kinocranes Group ble grunnlagt i 2008. I følge selskapets offisielle informasjon har løfteutstyret blitt levert til mer enn 50 land og regioner, med mer enn 2000 prosjektsaker på tvers av ulike bransjer.

KNCRANES kan konfigurere nominell last, armlengde, løftehøyde, rotasjonsvinkel, kontrollsystem og andre funksjonskrav i henhold til kundens applikasjon. Kunder kan også spesifisere passende motor-, reduksjons-, lager- eller heisemerker når prosjektkompatibilitet krever det.

Selskapets kvalitetskontrollprosess dekker råvarer, komponenter, design og fabrikasjon. Utenlands prosjektstøtte kan omfatte installasjon, igangkjøring, kranvedlikehold og reservedelsservice, med forbehold om avtalt prosjektomfang.

Ofte stilte spørsmål

1. Hva er en basemontert svingkran?

En basemontert svingkran er en uavhengig løftekran installert på et gulvfundament eller en strukturell base. Den bruker en vertikal søyle og svingarm for å flytte en talje innenfor et definert arbeidsområde. Det kalles også en søylemontert svingkran, søylemontert svingkran eller gulvmontert svingkran.

2. Hva er forskjellen mellom en rett-arm og en leddkrans-?

En strekkkran med rett-arm bruker én kontinuerlig bom og er egnet for et åpent, vanlig arbeidsområde. En leddkran bruker to sammenkoblede bomseksjoner og kan nå rundt hindringer i nærheten. Valget bør baseres på løftebanen, omgivende utstyr, arbeidsradius og nødvendig posisjoneringsområde.

3. Hvilket fundament krever en basemontert svingkran?

Fundamentet skal støtte kranens vertikale last og veltemoment. Kravene avhenger av nominell belastning, armlengde, arbeidsradius, gulvstruktur og installasjonsmetode. KNCRANES kan gi informasjon om fundament og anker-bolter for teknisk gjennomgang, mens den endelige sivile utformingen må bekreftes for det faktiske stedet.

4. Er en søylemontert svingkran egnet for hyppige løft?

Ja. En søylemontert svingkran er egnet for korte-avstander og hyppige løft når taljen, svingsystemet, nominell last og driftskrav er riktig valgt. Arbeidssyklusen og driftsmiljøet bør gis under designstadiet.

5. Hvilken informasjon trengs for et KNCRANES-tilbud?

Vennligst oppgi nominell last, armlengde eller arbeidsradius, løftehøyde, rotasjonsvinkel, foretrukket armtype, driftsfrekvens, installasjonsmiljø og strømforsyning. Et områdeoppsett, gulvtegning eller installasjon-områdefotografi kan hjelpe KNCRANES med å utarbeide et mer nøyaktig teknisk forslag.

Be om et forslag til grunnmontert svingkran

KNCRANES kan designe en svingkran med rett-arm eller leddet-armbunn i henhold til løfteprosessen, gulvplass og installasjonsforhold. Send dine løftekrav og informasjon om stedet for å motta en passende teknisk konfigurasjon og tilbud.
