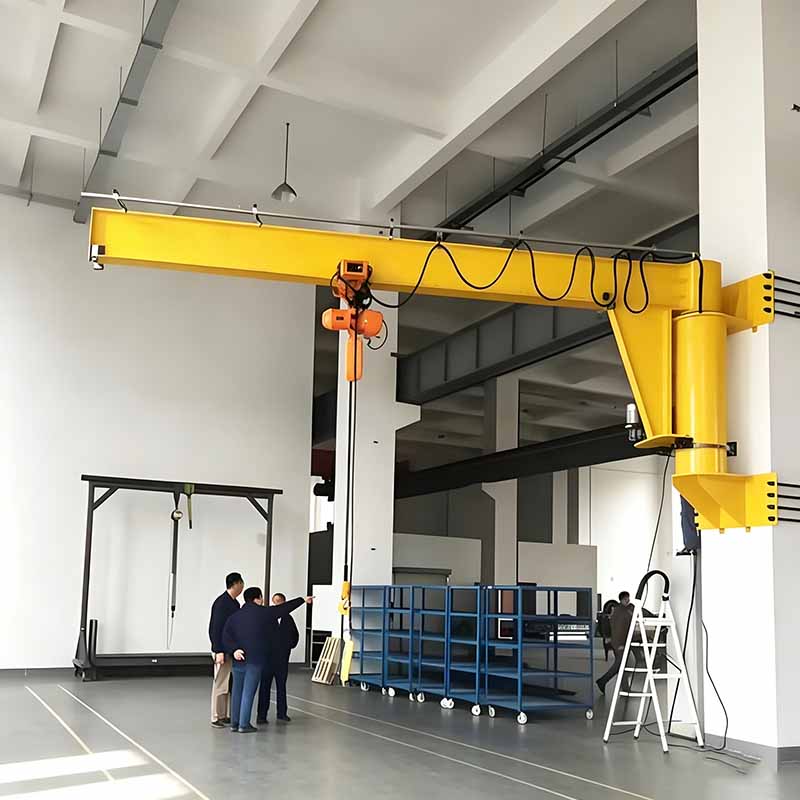

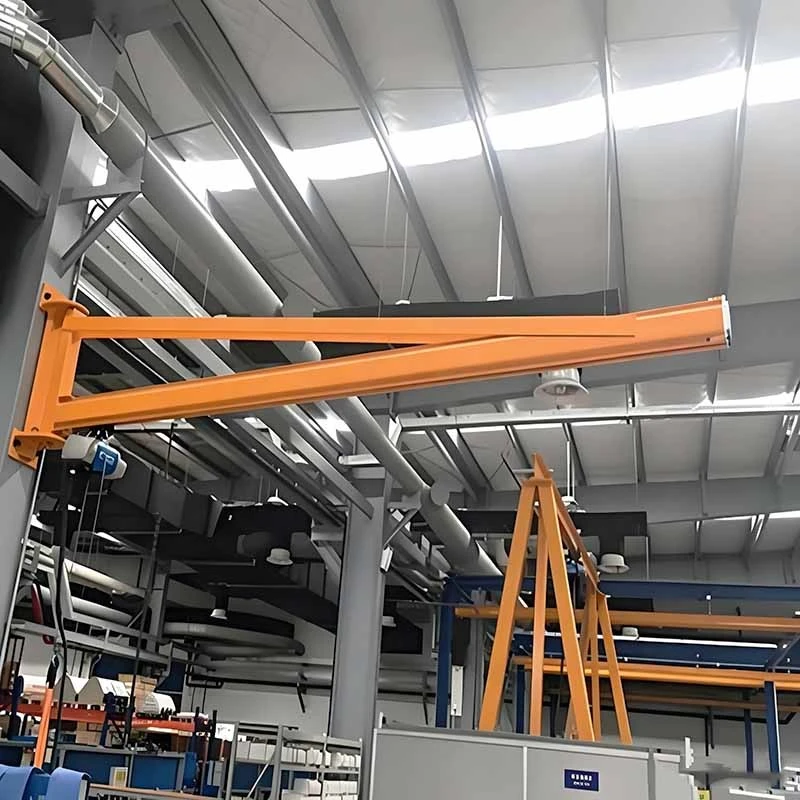

Bjelkemontert svingkran

Arbeidsstasjonsfokusert bjelkemontert svingkran festes til sertifiserte bygningsbjelker i stedet for bakkesatte støttepilarer. Den roterbare bommen håndterer løfting på stedet og plassering av arbeidsstykker. Arbeidere flytter varer enkelt, med null gulvplass som tas opp av stående kranmaster.

Denne konfigurasjonen er egnet for produksjonsceller, monteringsstasjoner, maskinlasteområder, vedlikeholdsplasser og andre steder der repeterende håndtering er konsentrert innenfor en begrenset radius. Kranen er konstruert rundt den tilgjengelige støttestrukturen, nødvendig sikker arbeidsbelastning, bommens rekkevidde, løftehøyde, driftssyklus og håndteringsveien til lasten.







En bjelkemontert svingkran overfører løfte- og veltekreftene som genereres av bommen til en eksisterende lastbærende struktur gjennom en konstruert monteringsenhet. Systemet består normalt av en jibbbom, en støttebrakett eller monteringsramme, en dreieforbindelse, en løpebane for heise og en løfteheis. Avhengig av bruksområdet kan bommen betjenes manuelt eller utstyres med drevne sving- og heisekjøringsfunksjoner.

I motsetning til en søylemontert svingkran, krever ikke denne utformingen et dedikert basefundament eller en gulv-fast mast. Det bevarer bakkenivå-tilkomst rundt maskineri, inventar, paller og operatørganger. I motsetning til en veggsvingkran, er den ment å betjene en fast håndteringssone i stedet for å kjøre langs en rullebane.







Eksisterende-strukturmontering

Kranen er montert på en verifisert stålsøyle, konstruksjonsbjelke, veggstøtte eller spesialdesignet brakett-arrangement. Denne installasjonstilnærmingen kan redusere gulvhindringer i områder der et fundament er upraktisk eller hvor det er viktig med klar gulvsirkulasjon.

Bærekonstruksjonen må vurderes for hele kranlasttilfellet, inkludert vertikal løftet last, boms egen-vekt, dynamiske effekter, horisontale krefter og momentet som genereres ved maksimal rekkevidde. Monteringsdetaljer defineres først etter at det strukturelle grensesnittet er gjennomgått.

Svingbom for lokal dekning

Bommen roterer rundt en fast pivot for å dekke en del av arbeidsstasjonen. En 180 graders dreiningskonfigurasjon er passende der operasjonsområdet ligger på den ene siden av bærekonstruksjonen. Den effektive arbeidskonvolutten bestemmes av bommens lengde, tillatt rotasjonsvinkel, kroktilnærming, taljedimensjoner og eventuelle hindringer på stedet.

Heisereise langs bommen

En elektrisk kjettingtalje, ståltautalje eller manuelt betjent talje kan kjøres langs jibbbommen i henhold til spesifisert løfteplikt og lastkrav. Dette gir operatøren kontrollert radiell bevegelse fra monteringspunktet til den ytre krokposisjonen.

Gulvplass er fortsatt tilgjengelig

Fordi den bjelkemonterte svingkranen er støttet fra bygningskonstruksjonen, forblir sonen under kranen fri for en konvensjonell frittstående mast. Dette er spesielt relevant for gaffeltruckruter, arbeidsbenktilgang, transportører og maskinserviceområder.







Parameter	Typisk arrangement	Teknisk notat
Nominell kapasitet	125 kg - 3 000 kg	Den endelige kapasiteten avhenger av bomlengde, bruk, valg av talje og støttekapasitet.
Boom oppsøkende	2 m - 10 m	Lengre rekkevidde reduserer tilgjengelig kapasitet og øker støttemomentet.
Slew rekkevidde	Opptil 180 grader i den illustrerte konfigurasjonen	Den tilgjengelige vinkelen avhenger av monteringsposisjon og hindringsklaring.
Monteringsmetode	Strukturell bjelke, stålsøyle, veggstøtte eller konstruert brakett	Støtteelementet krever lastverifisering før installasjon.
Heiseenhet	Elektrisk kjettingtalje, ståltautalje eller manuell talje	Velg i henhold til last, løftehastighet, driftssyklus og kontrollkrav.
Boomrotasjon	Manuell eller drevet, applikasjonsavhengig	Drevet svinging vurderes der lasttreghet, rekkevidde eller driftsfrekvens tilsier det.
Kontroll	Anheng, radiofjernkontroll eller applikasjonsspesifikk-kontrolloppsett	Kontrollvalg bør følge håndteringssekvensen og sikkerhetskravene på stedet.





En bjelkemontert svingkran velges vanligvis for repeterende, korte-løft på et definert brukspunkt. Typiske bruksområder inkluderer:

• Lasting og lossing av verktøymaskiner
• Arbeidsstasjoner for montering og under-montering
• Håndtering av matriser, armaturer og komponenter
• Vedlikeholdsoperasjoner i begrensede bukter
• Pakke- og ekspedisjonsstasjoner
• Sveise- og fabrikasjonsceller
• Materialoverføring ved siden av produksjonsutstyr

For disse bruksområdene er verdien av systemet ikke bare dets nominelle kapasitet. Det er muligheten til å plassere løftedekning der operatøren håndterer lasten, uten å innføre en gulv-montert krankonstruksjon i arbeidsområdet.







En pålitelig svingkranspesifikasjon starter med håndteringsoppgaven i stedet for den nominelle lasten alene. Følgende informasjon bør defineres før designet utgis.

1. Sikker arbeidsbelastning

Oppgi maksimalt løftet last, inkludert løfteutstyr, under-krokenheter eller inventar. Den sikre arbeidslasten må representere hele hengende last, ikke bare vekten av arbeidsstykket.

2. Nødvendig Boom Outreach

Mål avstanden fra monteringens senterlinje til den lengste tiltenkte krokposisjonen. Tillat den faktiske lasten-opp og ned-punkter, ikke bare den geometriske kanten av arbeidsstasjonen.

3. Løftehøyde og kroktilnærming

Bekreft nødvendig krokhøyde, tilgjengelig takhøyde og laveste krokposisjon som trengs for oppgaven. Taljekroppsdimensjoner og vognarrangement påvirker den brukbare løftevandringen.

4. Driftssyklus og driftsfrekvens

Spesifiser løft per time, gjennomsnittlig løftedistanse, driftsskift og om kranen brukes til sporadisk håndtering eller gjentatt produksjonsarbeid. Disse faktorene påvirker valg av talje, motordrift, kontrollmetode og komponentdimensjonering.

5. Støttestrukturdetaljer

Oppgi tegninger, dimensjoner, stålkvalitet der tilgjengelig, elementorientering og den foreslåtte monteringshøyden. En bjelkemontert svingkran må ikke festes til en uverifisert konstruksjon. Konstruksjon og kobling må vurderes for gjeldende kranreaksjoner.

6. Arbeidskonvolutt og stedsbegrensninger

Identifiser den nødvendige svingsonen, tilstøtende utstyr, døråpninger, ledninger, tilgangsveier og utelukkelsesområder. Bommens rotasjonsgrense og kontrollposisjon bør tilpasses det virkelige driftsmiljøet.







Installasjonskvaliteten avgjør hvor effektivt den bjelkemonterte svingkranen yter over levetiden. Monteringsbrakettene, festene, forsterkningsplatene og koblingsgeometrien må samsvare med godkjent design. Installasjon på stedet bør bekrefte lodd, nivå, klaring til bomrotasjon, heisebevegelse, strømforsyningsruting og drift av sikkerhetsinnretninger før kranen tas i bruk.

En statisk og funksjonell igangkjøringskontroll skal verifisere at kranen beveger seg fritt gjennom det tiltenkte dekningsområdet, at heisekontrollen er riktig orientert, og at det installerte systemet samsvarer med godkjente belastnings- og driftsgrenser. Løfteoperasjoner må følge gjeldende lokale sikkerhetsforskrifter og produsentens bruksanvisning.





For et definert løftepunkt kan en bjelkemontert svingkran gi mer direkte håndteringsdekning enn et kransystem med større areal. Den plasserer løfteevnen nær arbeidet, holder operatørens bevegelse innenfor en kontrollert sone, og unngår behovet for en gulv-montert mast der en passende strukturell støtte er tilgjengelig.

Riktig applikasjon er en fast arbeidsstasjon med et verifisert monteringsgrensesnitt og en oversiktlig håndteringskonvolutt. Der løftepunktet må bevege seg langs en byggelinje, kan en veggsvingkran være mer hensiktsmessig. Der det ikke finnes en egnet struktur, bør en søylemontert svingkran eller en frittstående arbeidsstasjonskran vurderes i stedet.





Hva er forskjellen mellom en bjelkemontert svingkran og en pilarmontert svingkran?

En bjelkemontert svingkran overfører lasten til en eksisterende verifisert strukturell støtte. En søylemontert svingkran overfører lasten gjennom en dedikert mast og fundament. Det bjelkemonterte arrangementet bevarer gulvplass, mens det søylemonterte arrangementet brukes når bygningskonstruksjonen ikke kan gi et passende støttepunkt.

Kan en bjelkemontert svingkran installeres på hvilken som helst stålbjelke eller søyle?

Nei. Støtteelementet og dets koblinger må kontrolleres for kranens vertikale belastning, boms egen-vekt, dynamiske krefter, horisontale reaksjoner og maksimale veltemoment. Installasjon er kun hensiktsmessig når konstruksjonen trygt kan bære den godkjente kranlastkassen.

Hvilken kapasitet og bomlengde er tilgjengelig?

Den illustrerte referansekonfigurasjonen dekker 125 kg til 3000 kg og 2 m til 10 m bomrekkevidde. Den faktiske kapasitets-utrekkekombinasjonen er tilpasset fordi lengre bommer skaper større bøyemoment ved monteringspunktet. Endelige verdier krever teknisk bekreftelse.

Er 180 graders rotasjon standard for en bjelkemontert svingkran?

Et 180 graders svingområde er vanlig for en jib montert på den ene siden av en arbeidsstasjon, som vist i referansekonfigurasjonen. Det endelige rotasjonsområdet avhenger av støtteplassering, bygningsgeometri, strømforsyningsarrangement og nødvendige sikkerhetsavstander.

Kan kranen bruke en elektrisk kjettingtalje?

Ja. En elektrisk kjettingtalje er en vanlig løfteenhet for arbeidsstasjonshåndtering. Heisetype, løftehastighet, vognarrangement og kontrollmetode bør velges basert på nominell last, nødvendig løftehøyde, driftsfrekvens og posisjoneringskrav.

Krever kranen et fundament?

En bjelkemontert svingkran bruker ikke et eget gulvfundament for en frittstående mast. Imidlertid krever den strukturelle støtten og dens monteringsforbindelse ingeniørverifisering. Fraværet av mastefundament fjerner ikke behovet for å vurdere bærekonstruksjonen.

Når bør jeg velge en veggsvingkran i stedet?

Velg en veggsvingkran når løftesonen må bevege seg langs en byggelinje eller betjene flere stasjoner i rekkefølge. Velg en fast bjelkemontert svingkran når en lokalisert arbeidsstasjon krever gjentatt håndtering innenfor et definert svingområde.
