Søylemontert svingkran

Den søylemonterte svingkranen er et frittstående-løftesystem konstruert for gjentatt materialhåndtering innenfor definerte arbeidssoner. En stiv søyle, horisontal jib-arm og bevegelig heisearrangement skaper direkte dekning rundt en maskin, monteringsstasjon, fabrikasjonsrom eller lastepunkt. Konfigurasjonen reduserer unødvendig bevegelse av gaffel-, forkorter manuelle overføringsveier og gir operatører kontrollert tilgang til laster der overhead-dekning ikke er nødvendig.

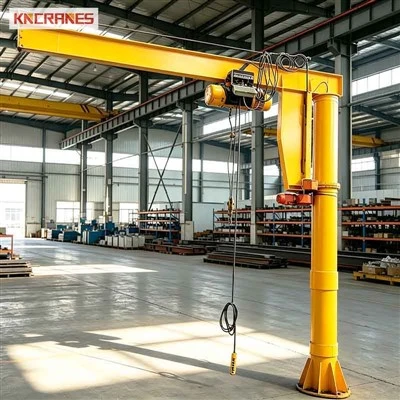

DJB-PNN-S-konfigurasjonen som vises er en elektrisk svingbar svingkran designet rundt en kolonne-montert struktur. Dens lave- jibbprofil støtter effektiv krokvandring, mens den roterende armen gir bred arbeidsdekning rundt søylen. Manuell svinging, elektrisk assistert svinging og elektrisk drevet vognkjøring kan velges i henhold til lastprofilen, driftsfrekvensen og operatørens-håndteringskrav.

Konfigurasjonsmerknad:Kapasitet, rekkevidde, løftehøyde, pliktklassifisering, taljetype, strømforsyning og fundamentdesign skal bekreftes for hvert prosjekt. Den angitte konvolutten er avledet fra den medfølgende produktinformasjonen og er ikke en universell vurdering for hver installasjon.

En søylemontert svingkran konsentrerer løftekapasiteten der produksjonen krever det mest. Den uavhengige søylen overfører krankrefter til fundamentet i stedet for til bygningskonstruksjonen, noe som gjør den egnet for anlegg der veggstøtte er utilgjengelig eller hvor løftestasjonen må plasseres vekk fra strukturelle søyler. Jibbarmen roterer rundt søylen for å dekke et sirkulært håndteringsområde, slik at en hengende last kan løftes, flyttes langs bjelken og plasseres med et kompakt betjeningsfotavtrykk.

Dette arrangementet er egnet for maskinmating, sveise- og fabrikasjonsceller, vedlikeholdsverksteder, formhåndtering, monteringsstasjoner, lageroverføringspunkter og industrielle lasteområder. For prosesser som krever repeterbar posisjonering, kan de valgfrie elektriske stasjonene redusere operatørens innsats og støtte jevnere lastbevegelse over den angitte arbeidsradiusen.

Gulv-støttet kolonnestruktur

Den frittstående-stålsøylen etablerer et uavhengig løftepunkt. Den er forankret til et forberedt betongfundament, slik at kranen kan plasseres i henhold til prosessflyt i stedet for å bygge-veggtilgjengelighet. Fundamentvurdering er fortsatt viktig fordi ankerarrangement, betongtilstand og veltekrefter varierer med kapasitet, rekkevidde og plikt.

Lav-hoderom I-Jib

I-bjelkejibben er utformet for å bevare nyttig krokbane under bjelken. På arbeidsstasjoner med begrenset vertikal klaring kan en lav -høyderom forbedre brukbar løftehøyde og forenkle bevegelsen av høye komponenter, verktøy eller containere.

Kontrollert svinging og vognbevegelse

Kranen kan konfigureres for manuell bevegelse der driftsfrekvensen er moderat, eller med elektrisk svinging og vognkjøring der lastsykluser, rekkevidde eller håndteringspresisjon rettferdiggjør drevet assistanse. Riktig drivarrangement bør velges fra den faktiske lasten, kjøreavstanden, driftssyklusen og operatørens arbeidsflyt i stedet for fra kapasiteten alene.

Heiskompatibilitet

En kjettingtalje eller wire-talje kan integreres når den er tilpasset nødvendig kapasitet, løftehastighet, løftehøyde, klassifisering og kontrollmetode. Taljevalg bør også ta hensyn til tilgjengelig takhøyde, kroktilnærming, anhengsposisjon og strømforsyning ved installasjonspunktet.

En korrekt spesifisert søylemontert svingkran begynner med arbeidstilstanden, ikke bare den maksimale belastningen. Oppgi følgende informasjon for et ingeniørforslag:

• Nominell belastning, inkludert vekten av under-kroken enheter og løfteutstyr.
• Nødvendig rekkevidde fra søylens senterlinje til krokens arbeidsstilling.
• Påkrevd under-bjelkehøyde og total løftehøyde.
• Svingdekning, hindringsplasseringer og nødvendige tilnærmingsvinkler.
• Antall heiser, gjennomsnittlig driftstimer og tjenesteklassifisering.
• Taljepreferanse, løftehastighet, styrespenning og lokal strømforsyning.
• Betongfundamentmål, tykkelse, armeringstilstand og tilgjengelig installasjonsområde.
• Innendørs eller utendørs miljø, korrosjonseksponering, omgivelsestemperatur og eventuelle prosessspesifikke sikkerhetskrav-.

Dedikert løftedekning:betjener et lokalt håndteringspunkt uten å bruke hele kjørebanen til en traverskran.

Fleksibel plassering:den gulv-monterte søylen tillater installasjon der bygningssøyler eller passende veggstøtter mangler.

Effektive lastebaner:løfte-, traverserings- og svingbevegelser holder overføringsavstandene korte innenfor den tildelte arbeidskonvolutten.

Skalerbar drift:manuelle og elektriske bevegelsesalternativer støtter ulike belastninger, spenn og produksjonsrytmer.

Tydelig ingeniørgrensesnitt:kapasitet, rekkevidde, kraft og fundament kan tilpasses den faktiske anleggets tilstand.

Fundamentet er en strukturell del av kransystemet. Før installasjon, verifiser betongkvalitet, platetykkelse, armering, ankeroppsett og klaring rundt bunnplaten. For konfigurasjoner med tung-belastning eller lang-rekkevidde kan et dedikert betongfundament være nødvendig. Kjemiske ankere skal velges og monteres i henhold til godkjent prosjektdesign og ankerprodusentens anvisninger.

Etter mekanisk installasjon bør kranen kontrolleres for søyleinnretting, jibbrotasjon, løpevogn, heisedrift, grensefunksjoner og elektriske koblinger. Igangkjøring og periodisk inspeksjon må følge gjeldende lokale regler for-løfteutstyr og den endelige tekniske dokumentasjonen. Operatører bør være opplært i klassifiserte-lastgrenser, riktig seilbruk, lastkontroll og utelukkelse-sonepraksis.

Hva er en søylemontert svingkran?

En søylemontert svingkran er en frittstående-kran med en vertikal søyle forankret til gulvet og en horisontal roterende svingarm. En talje og en tralle flytter lasten langs armen, mens armen svinger rundt søylen for å dekke et definert arbeidsområde.

Hva er forskjellen mellom en søylemontert svingkran og en vegg-montert svingkran?

En søylemontert svingkran støttes av sin egen gulv-monterte søyle. En vegg-montert svingkran overfører last til en eksisterende vegg eller bygningssøyle. Søylemontert design velges vanligvis når en uavhengig løftestasjon er nødvendig eller når den tilgjengelige bygningskonstruksjonen ikke er egnet for kranlasting.

Kan denne kranen rotere 360 ​​grader?

Den medfølgende DJB-PNN-S-produktinformasjonen indikerer et maksimalt svingområde på opptil 360 grader. Den oppnåelige rotasjonen for en spesifikk installasjon avhenger av valgt konfigurasjon, elektrisk arrangement, kabelhåndtering og omkringliggende hindringer.

Hvilken kapasitet og rekkevidde er tilgjengelig?

Den medfølgende produktinformasjonen identifiserer kapasiteter opptil 5 000 kg og rekkevidde opptil 10 m for konfigurasjoner under 1 000 kg. Endelig kapasitet og rekkevidde må utformes som et kombinert lasttilfelle fordi økende rekkevidde endrer struktur- og fundamentbehovet.

Er elektrisk svinging nødvendig?

Elektrisk svinging vurderes generelt der belastningen er betydelig, rekkevidden er lang, eller arbeidssyklusen krever repeterbar og lavere-innsatsplassering. Manuell dreiing kan være aktuelt for lettere belastninger og periodisk drift. Det endelige valget bør baseres på driftsfrekvens, lastkontroll og sikkerhetskrav.

Kan en søylemontert svingkran tilpasses?

Ja. Søkefrasen "søylemontert svingkran" brukes ofte som en stavevariasjon av kolonnemontert svingkran. Utstyret kan konstrueres rundt prosjektspesifikk-kapasitet, rekkevidde, løftehøyde, svingområde, talje, kontrollmetode, strømforsyning og fundamenttilstand. En teknisk gjennomgang er nødvendig før du bekrefter en konfigurasjon.

Send inn nødvendig kapasitet, rekkevidde, løftehøyde, driftsmiljø og installasjonsdetaljer for å få en kolonnemontert svingkrankonfigurasjon tilpasset arbeidsstasjonen. Et fullstendig forslag bør definere kranstruktur, heisearrangement, bevegelsesdrev, elektrisk omfang, krav til anker/fundament og gjeldende teknisk dokumentasjon før produksjon.
